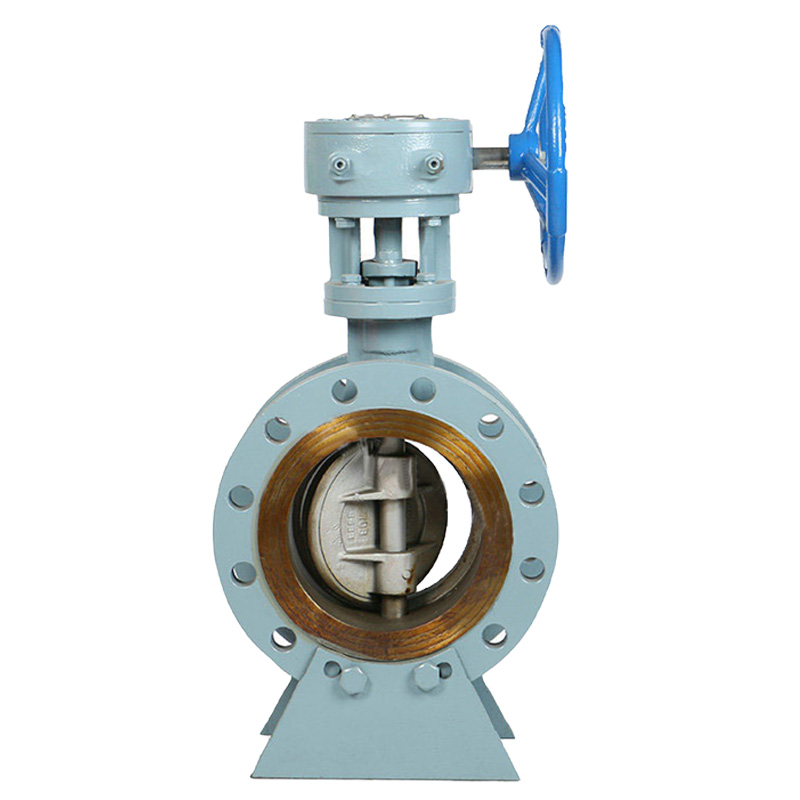

法兰三偏心硬密封蝶阀是一种采用三偏心结构设计、结合金属硬密封技术的工业阀门，广泛应用于石油、化工、电力、冶金等行业的管道系统中，用于调节或截断气体、液体等介质的流动。以下从结构原理、性能优势、应用领域、选型要点四个方面展开介绍：

 一、结构原理

1. 三偏心结构

- 偏心：阀杆轴线与蝶板密封面偏置一个尺寸A，使蝶板在开启时能迅速脱离阀座，减少摩擦。

- 第二偏心：阀杆轴线与阀体通道轴线偏置一个尺寸B，进一步优化密封面运动轨迹。

- 第三偏心：阀座回转轴线与阀体通道轴线形成偏心角α，使密封面呈圆锥形，实现无摩擦接触。

- 效果：蝶阀从0°~90°开启时，密封面瞬间脱离；关闭时，仅在***后瞬间接触并压紧，消除磨损和泄漏风险。

2. 密封副设计

- 采用软硬层叠式不锈钢与柔性石墨组合结构，兼具金属硬密封的耐高温、耐磨损特性和弹性密封的柔韧性。

- 密封比压由外加驱动力矩产生，可通过调整扭矩实现密封性能的精确控制。

 二、性能优势

1. 零泄漏密封

- 三偏心结构使密封面无机械磨损，实现双向零泄漏，适用于高真空至高压工况。

- 密封材料耐腐蚀，如不锈钢+柔性石墨组合，可应对酸、碱、盐等腐蚀性介质。

2. 耐高温高压

- 阀体密封面堆焊硬质合金或不锈钢，耐高温达600℃，耐压等级覆盖PN0.6~PN4.0MPa。

- 连续启闭次数超过60000次，寿命远超传统阀门。

3. 调节灵活

- 90°往复回转即可完成启闭，操作扭矩小，支持手动、气动、电动等多种驱动方式。

- 流量调节特性近似等百分比，开度在30°~80°之间时调节灵敏。

4. 结构紧凑

- 体积小、重量轻，安装尺寸仅为同口径闸阀的1/3，节省空间和成本。

- 连接方式多样，支持法兰、对夹、对焊、凸耳对夹等，适应不同管道需求。

 三、应用领域

1. 石油化工

- 控制原油、天然气、成品油等介质的流动，耐受高温、高压和腐蚀性环境。

- 典型应用：炼油厂催化裂化装置、天然气输送管道。

2. 电力行业

- 调节蒸汽、水等介质的流量，适用于火电厂、核电站的冷却水系统和蒸汽管道。

- 典型应用：锅炉给水系统、汽轮机抽汽管道。

3. 冶金行业

- 截断高温熔渣、气体等介质，耐磨损、耐冲刷。

- 典型应用：高炉煤气余压发电装置、转炉煤气回收系统。

4. 水处理

- 控制污水、泥浆等介质的流动，自清能力强，减少堵塞风险。

- 典型应用：污水处理厂进水管道、市政排水管网。

 四、选型要点

1. 材质选择

- 阀体材质：根据介质特性选择碳钢（适用于水、蒸汽）、不锈钢（适用于腐蚀性介质）或合金钢（适用于高温高压工况）。

- 密封面材质：不锈钢+柔性石墨组合适用于大多数工况；堆焊硬质合金可提升耐磨性。

2. 压力与温度等级

- 确认管道系统的工作压力和温度，选择阀门的公称压力（PN）和适用温度范围。

- 例如：高温工况需选择耐温600℃的型号，高压工况需选择PN4.0MPa以上等级。

3. 口径与流量需求

- 根据管道直径选择阀门口径，确保通径匹配，减少压力损失。

- 考虑介质的流量需求，选择具有合适调节特性的阀门。

4. 驱动方式

- 手动：适用于小口径或低频启闭场景，成本低。

- 气动/电动：适用于自动化控制系统，支持远程控制和精确调节。

- 液动：适用于高安全等级系统，如汽轮机抽汽管道。

5. 连接方式

- 法兰连接：安装牢固，便于检修，适用于需要频繁拆卸的场合。

- 对夹连接：结构紧凑，占用空间小，适用于空间有限的场合。
