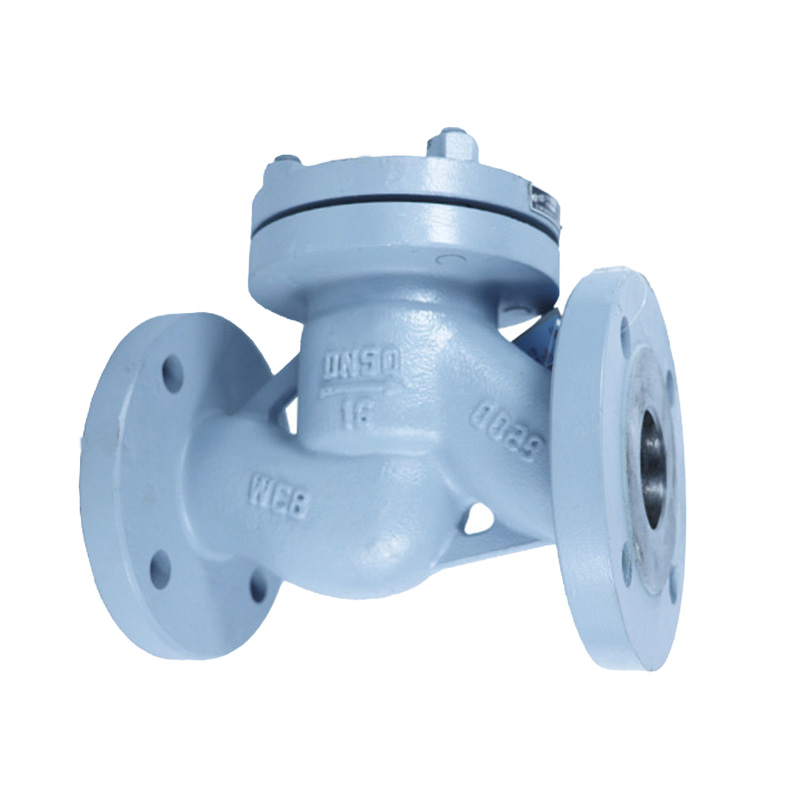

旋启式止回阀：结构、原理、特点与选型指南

一、核心结构与工作原理

旋启式止回阀通过阀瓣绕阀座销轴旋转实现启闭，其核心组件包括：

- 阀体：流线型通道设计，降低流体阻力，适应大口径管道（***大通径可达2000mm以上）。

- 阀瓣：圆盘形结构，悬挂于阀腔内，绕销轴做旋转运动。正向流动时，流体压力推动阀瓣开启；倒流时，阀瓣在自重和逆流压力下关闭。

- 摇杆与销轴：连接阀瓣与阀体，形成旋转支点，确保阀瓣灵活启闭。

- 密封副：阀瓣与阀座密封面采用硬质合金堆焊（如司太立钴基合金），耐磨、耐高温、抗擦伤，但低压时密封性能略逊于升降式止回阀。

启闭过程：

1. 开启：正向流体压力克服阀瓣自重，推动阀瓣绕销轴旋转至全开位置，流体通过。

2. 关闭：压力下降或倒流时，阀瓣在自重和逆流压力作用下迅速回旋至阀座，阻断介质回流。

二、性能优势与局限性

优势：

1. 低流阻设计：流线型阀体通道减少流体湍流，压降低于升降式止回阀，适用于大口径、低流速场景。

2. 安装灵活性：可水平、垂直或倾斜安装（垂直安装时介质流向需由下而上），适应复杂管路布局。

3. 高压大口径适用性：公称压力可达42MPa，公称通径覆盖DN50~2000mm，满足石油、化工、电力等行业需求。

4. 长寿命与易维护：硬质合金密封副耐磨性强，阀瓣、阀座可单独更换，维修成本低。

局限性：

1. 密封性能：低压时密封性不如升降式止回阀，需通过辅助弹簧或重锤结构增强密封。

2. 水锤风险：快速关闭可能引发水锤效应，需配备阻尼装置（如液压缓冲缸）或采用TILTING斜盘式阀瓣延缓关闭速度。

3. 脉动流适应性差：不适用于压力频繁波动的系统，反复启闭易导致阀瓣或阀座损伤。

三、典型应用场景

1. 大口径管道：如水处理、石油天然气输送、电力工业锅炉给水系统，利用低流阻特性减少能耗。

2. 高压差场景：蒸汽管道、高温高压反应釜出口，承受高压差同时防止介质倒流。

3. 化工流程主管线：需低流阻的腐蚀性介质输送管道，如酸性介质、油品管道。

4. 垂直安装需求：如高层建筑给水系统，垂直管道中介质自下而***动时，旋启式止回阀可避免阀瓣卡滞。

四、选型关键要素

1. 公称通径与压力等级：

- 大口径（DN≥400）液体管道或高压气体管道（CLASS≥300）优先选用旋启式。

- 确认阀门压力等级（如PN16~160、Class 150~2500）与管道系统匹配。

2. 介质特性：

- 适用介质：水、蒸汽、油品、酸性介质、腐蚀性气体等。

- 避免含固体颗粒或高粘度介质，防止阀瓣卡滞或密封面磨损。

3. 密封需求：

- 对内漏要求严格的工况（如极度危害介质），可选球形阀瓣或加装辅助弹簧。

- 低压工况需采用重锤结构或软密封（如橡胶阀瓣）增强密封性。

4. 安装方式：

- 水平安装时，确保阀瓣旋转空间充足，避免与管道法兰碰撞。

- 垂直安装时，介质流向需由下而上，防止阀瓣自重导致延迟关闭。

5. 水锤防护：

- 高压差或长管道系统中，选用带阻尼装置的通球旋启式止回阀，或采用TILTING斜盘式阀瓣延缓关闭速度。
