球阀是以铸钢或不锈钢为阀体材质，通过法兰与管道连接，旋转球体90°实现介质的截断、分配及流向控制，具有流体阻力小、启闭迅速、密封可靠、结构紧凑等特点，广泛应用于石油、化工、电力、冶金等工业领域。以下是其核心要点解析：

一、核心结构与工作原理

1.结构组成

-阀体：采用铸钢（如WCB、A216-WCB）铸造，具有高强度和耐腐蚀性，适用于高温高压工况。

-球体：中空设计，旋转90°即可实现开闭，操作扭矩小。

-阀座：密封材料可选聚四氟乙烯（PTFE）、增强聚四氟乙烯（RTFE）或金属硬密封（如司太立合金），适应不同温度和介质需求。

-法兰连接：提供高强度密封，便于与管道连接，适用于DN15-DN600口径范围。

2.工作原理

-启闭过程：通过旋转手柄或执行器（气动、电动）驱动球体旋转，实现介质的通断。

-密封机制：

-软密封：PTFE/RTFE阀座，密封性好但耐温低（≤180℃）。

-金属硬密封：司太立合金阀座，耐高温（可达800℃以上），适用于高温高压介质。

-弹性球体：球体内壁开弹性槽，通过阀杆楔形头实现密封，减少操作扭矩。

二、性能优势

1.流体阻力小

全开时球体通道与管道截面积相等，阻力系数与同长度管段相当，节能效果显著。

2.启闭迅速

旋转90°即可完成启闭，操作简便，适用于需要快速切断的工况。

3.密封可靠

-双向密封设计，全开或全闭时球体与阀座隔离介质，避免冲蚀。

-金属硬密封阀座可达ANSI IV、V级密封标准，适用于高真空至高压场景。

4.结构紧凑

体积小、重量轻，高度远小于闸阀和截止阀，节省安装空间。

5.维修方便

密封圈活动设计，拆卸更换便捷，降低维护成本。

6.适用范围广

-通径范围：DN15-DN600（几毫米至数米）。

-压力等级：1.0-42.0MPa。

-温度范围：-46℃至550℃（软密封≤180℃，金属硬密封可达800℃以上）。

-介质适配：水、蒸汽、油品、酸、天然气、氧气等。

三、应用领域

1.石油天然气行业

-用于石油管道、天然气管道和炼油厂，承受高压、高温环境，确保管道安全运行。

-典型应用：Q41F-25C铸钢法兰球阀，口径DN15-DN600，压力等级1.6-6.4MPa。

2.化工行业

-控制液体、气体和腐蚀性介质的流动，耐腐蚀密封性能保障生产稳定性。

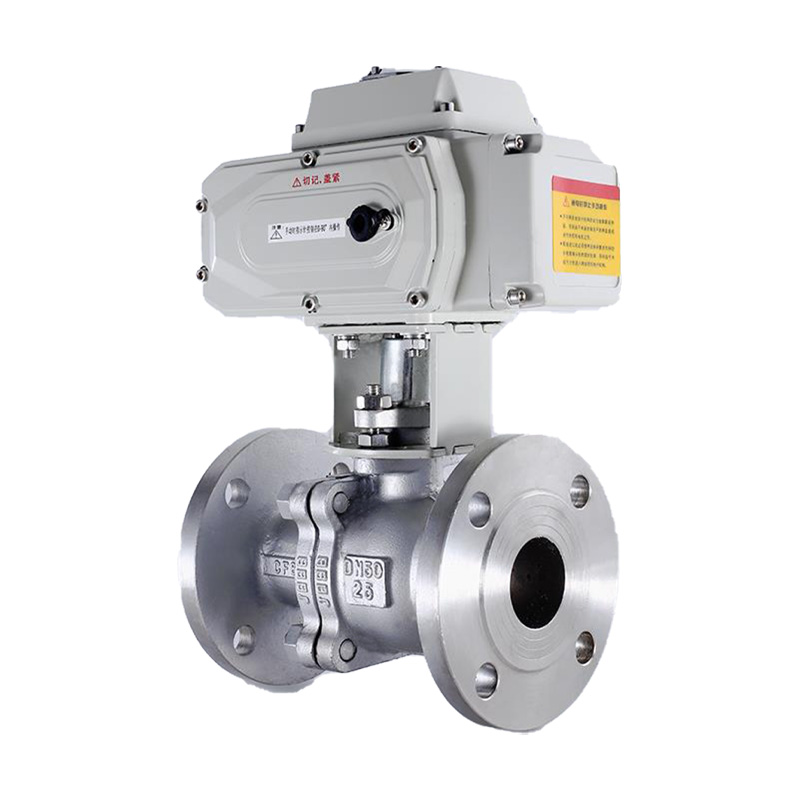

-典型应用：电动铸钢球阀，精确控制流体通断和调节。

3.电力行业

-应用于电站冷却水系统、锅炉给水系统、蒸汽系统，快速切换和断开功能满足系统需求。

-典型应用：手动铸钢球阀，操作灵活，适应电力工业对流体控制的要求。

4.冶金行业

-控制高温和腐蚀性介质的流动，耐高温、耐腐蚀特性确保冶金过程稳定安全。

-典型应用：固定球阀，适配高压和大口径管道。

5.水处理行业

-用于水处理系统的进水和出水控制，无污染、无泄漏特点符合水质要求。

6.食品和制药行业

-采用不锈钢或其他符合卫生标准的材料，确保介质清洁和无交叉污染。

四、选型关键参数

1.材质选择

-碳钢球阀：适用于一般工况，成本较低。

-不锈钢球阀（304/316/316L）：耐腐蚀性更强，适用于化工、食品等腐蚀性介质。

-合金钢球阀：适用于高温高压极端工况。

2.密封形式

-软密封：PTFE/RTFE阀座，密封性好但耐温低，适用于常温或低温工况。

-金属硬密封：司太立合金阀座，耐高温、耐磨损，适用于高温高压介质。

-弹性球体：通过阀杆楔形头实现密封，减少操作扭矩，适用于高压大口径阀门。

3.结构类型

-浮动球阀：结构简单，密封性好，但球体承受介质载荷全部传给出口密封圈，适用于中低压工况。

-固定球阀：球体由上下轴承支撑，扭矩小，密封可靠，适用于高压和大口径管道。

-三通球阀：用于分配介质或改变流向，适用于多通道控制场景。

4.执行器类型

-手动：操作简便，成本低，适用于小口径或低频启闭场景。

-气动：双作用式（通气开/关）或单作用弹簧复位式（断电/断气自动复位），适用于自动化控制系统。

-电动：配电子式电动执行机构或伺服放大器，实现比例调节，适用于远程控制和精确调节场景。

5.压力与温度等级

-根据管道系统设计压力和温度选择，如PN16、PN25、PN40，或Class 150、Class 300。

-金属硬密封阀座耐温可达800℃以上，软密封阀座耐温≤180℃。
