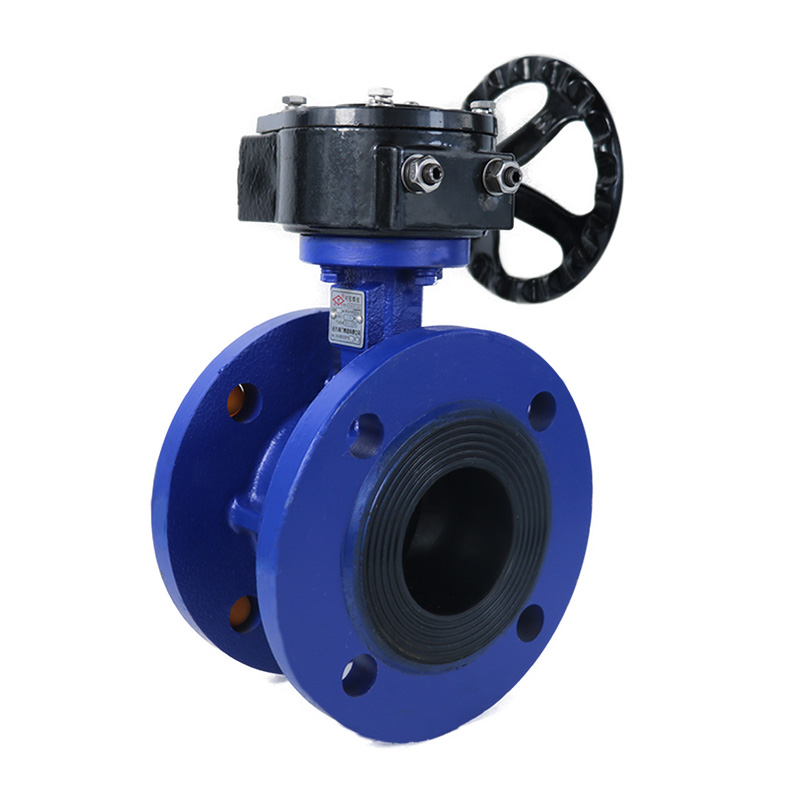

软密封法兰蝶阀是一种结合法兰连接与软密封技术的蝶阀，广泛应用于石油、化工、冶金、水电、食品、医药等行业的管道系统中，承担介质流量调节与截流功能。以下从结构特点、性能优势、应用场景、选型要点四个方面进行详细介绍：

一、结构特点

1. 软密封设计

- 密封材料：采用橡胶、聚四氟乙烯（PTFE）等软性材料作为密封圈，确保阀门在关闭时实现零泄漏。

- 密封结构：密封圈通常由T形密封环与多层不锈钢片复合构成，或采用唇式密封设计，增强密封性能。

- 双向密封：通过双偏心结构或弹簧补偿机制，实现正反双向密封，解决逆流泄漏问题。

2. 法兰连接

- 连接方式：阀门两端带有法兰，通过螺栓与管道法兰连接，安装牢固，便于检修。

- 标准兼容：法兰连接符合GB/T 9113、GB/T 9115等国家标准，确保与管道系统的兼容性。

3. 双偏心结构

- 偏心原理：阀杆轴心既偏离蝶板中心，也偏离阀体中心。这种设计使阀门在开启时，蝶板能迅速脱离阀座，减少不必要的挤压和刮擦现象，降低磨损，提高阀门寿命。

- 流阻小：蝶板采用双平板桁架流通式设计，流阻小，强度高，抗振性能好。

二、性能优势

1. 密封性能优异

- 零泄漏：软密封材料与双偏心结构相结合，实现正反双向零泄漏，适用于对密封要求严格的场合。

- 耐磨损：蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长。

2. 操作灵活省力

- 启闭迅速：90°回转即可完成全开或全关操作，启闭迅速。

- 操作扭矩小：双偏心设计减少摩擦，操作轻便省力，支持手动、蜗轮、气动、电动等多种驱动方式。

3. 适应性强

- 温度范围广：根据密封材料不同，适用温度范围一般为-40℃至150℃，部分型号可扩展至-85℃至232℃。

- 压力等级多样：公称压力通常为PN0.6、1.0、1.6MPa，部分型号可承受更高压力。

- 介质兼容性好：适用于水、污水、气体、半流体及固体粉末等多种介质。

4. 安装维护便捷

- 安装位置灵活：可在水平、垂直等任意空间位置安装，不受管道中介质流向的***。

- 维护简便：密封件可更换，且更换方便，降低维护成本。

三、应用场景

1. 工业管道系统

- 石油、化工行业：用于管道介质的切断和流量调节，适用于腐蚀性或非腐蚀性气体、液体、半流体及固体粉末介质。

- 冶金、水电行业：用于高温、高压工况下的流体控制，如蒸汽管道、高温水管道等。

2. 市政工程

- 给排水系统：用于城市供水、污水处理等系统的流量调节和截流控制。

- 供暖、燃气系统：用于热力管道、燃气管道的流量调节和安全控制。

3. 特殊工况

- 食品、医药行业：用于卫生级管道系统，确保介质不受污染。

- 船舶、造纸行业：用于船舶管道、造纸工艺流程中的流体控制。

四、选型要点

1. 介质特性

- 温度、压力、腐蚀性：根据介质的温度、压力、腐蚀性等特性选择适合的材质和密封材料。例如，对于高温介质，需选择耐高温的密封材料；对于腐蚀性介质，需选择耐腐蚀的不锈钢材质。

- 流量特性：根据流体介质的流量特性选择合适的阀门类型。如需调节流量，则选择调节型阀门；如需截断流量，则选择截断型阀门。

2. 压力与温度等级

- 公称压力：根据管道系统的压力要求选择适当的公称压力，通常为PN0.6、1.0、1.6MPa。

- 工作温度：根据密封材料的不同，选择适合的工作温度范围。例如，橡胶密封圈的温度范围为-40℃至90℃，氟橡胶密封圈的温度范围为-20℃至200℃。

3. 口径与流量需求

- 公称通径：根据管道的直径和流量要求选择合适的阀门尺寸，公称通径范围通常为DN50至DN1200mm。

- 流量调节：考虑阀门的流量调节特性，选择具有合适流量特性的阀门，以满足工艺过程对流量的精确控制要求。

4. 驱动方式

- 手动：适用于小口径或低频启闭场景，成本低。

- 蜗轮/气动/电动：适用于自动化控制系统，支持远程控制和精确调节。电动执行机构需根据管道的特殊要求和使用场景选择适合的输出转矩。

5. 连接方式

- 法兰连接：安装牢固，便于检修，适用于需要频繁拆卸的场合。

- 对夹式连接：结构紧凑，重量轻，但需注意连接件的材质和密封性能。

6. 密封件更换

- 可更换性：考虑密封件的可更换性，以便于日后的维护和更换。选择密封件更换方便、成本低的阀门型号。
