止回阀在印染厂蒸汽管路的防冷凝水倒灌：从原理到实践的深度解析

在印染工业中，蒸汽作为核心热源，其稳定供应直接影响织物染色、烘干等关键工序的质量。然而，蒸汽在输送过程中会因温度降低产生冷凝水，若发生倒灌现象，不仅会降低蒸汽品质，还可能引发水锤冲击、设备腐蚀等问题。止回阀通过单向流通特性，成为防止冷凝水倒灌的核心元件。洛阳远大阀门将从工作原理、选型要点、安装规范及典型应用场景四个维度，系统阐述止回阀在印染厂蒸汽管路中的防倒灌策略。

一、冷凝水倒灌的危害与止回阀的防护原理

印染厂蒸汽管路中，冷凝水的产生主要源于两个环节：一是蒸汽在输送过程中因管道散热温度降低，部分蒸汽凝结成水；二是蒸汽在用热设备（如烘筒、染色机）中释放潜热后完全冷凝。若冷凝水未能及时排出，可能引发以下问题：

1. 水锤冲击：冷凝水在管道中积聚形成“水塞”，当蒸汽推动水塞高速流动时，会与阀门、弯头等部件剧烈碰撞，产生压力峰值（可达正常压力的3-5倍），导致管道破裂或设备损坏。例如，某印染厂因未安装止回阀，发生水锤事故后，直径DN150的蒸汽管道出现裂纹，直接经济损失超50万元。

2. 蒸汽品质下降：冷凝水倒灌至蒸汽主管后，会降低蒸汽干度（含水量增加），导致用热设备传热效率下降。实验数据显示，蒸汽干度从95%降至85%时，烘筒烘干效率会降低12%。

3. 设备腐蚀加速：冷凝水中含有的氯离子（Cl⁻）浓度可达2000mg/L以上，若倒灌至蒸汽发生器或换热器，会引发金属部件点蚀，缩短设备寿命。某企业改造后，通过在蒸汽出口安装止回阀，将设备腐蚀速率从0.3mm/年降至0.05mm/年。

止回阀通过阀瓣自动启闭实现防倒灌：当蒸汽正向流动时，进口端压力推动阀瓣开启，形成流通通道；一旦出现冷凝水倒流趋势，阀瓣在反向压力、重力及弹簧预紧力的共同作用下迅速闭合，切断流体通路。例如，弹簧碟片式止回阀的启闭压差仅0.01MPa，可在冷凝水压力尚未积累时即完成闭合，密封性能较传统阀门提升40%。

二、选型策略：匹配蒸汽参数与工艺需求

印染厂蒸汽管路具有压力波动大（0.3-1.6MPa）、温度变化频繁（150-220℃）、冷凝水含杂质（如纤维碎屑、染料颗粒）等特点，需根据以下要点选择适配的止回阀类型：

1. 压力与流量匹配

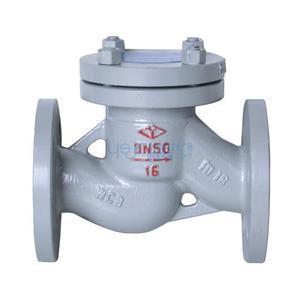

高压蒸汽管路（如染色机蒸汽入口）需选用升降式止回阀，其金属密封面可承受高达16MPa的工作压力，且流线型通道设计使蒸汽通过时的阻力损失较传统阀门降低25%。对于流量波动较大的烘筒供汽管道，应选择带有阻尼装置的缓闭止回阀，通过延长闭合时间（0.5-2秒可调）消减水锤冲击，保护管道与设备。

2. 材质耐腐蚀性

在氯气漂白工段，蒸汽中Cl⁻浓度可达5000mg/L，需采用钛合金或SANDBIC合金2RK65材质的阀体，其耐腐蚀性能较316L不锈钢提升3倍以上。某企业改造后，阀门使用寿命从18个月延长至60个月，年维护成本降低65%。

3. 结构适应性

对于空间受限的蒸汽分支管道，可选用对夹式止回阀，其厚度仅50mm，较法兰式阀门节省60%安装空间。在蒸汽疏水阀后管道，若存在冷凝水倒灌风险（如多台设备共用排水管），需安装弹簧碟片式止回阀，其中心向导式设计可防止大口径阀门因碟片倾斜而卡滞，确保可靠运行。

三、安装规范：细节决定防倒灌效果

正确的安装方式是止回阀发挥效能的前提，需***关注以下要点：

1. 流向标识对齐

阀体箭头方向必须与蒸汽流动方向一致，误装会导致阀瓣无法开启。某印染厂曾因安装方向错误，导致整条生产线停机检修，直接经济损失超20万元。

2. 管道支撑设计

大型止回阀（DN100以上）应独立设置支撑架，避免阀体重量压迫管道引发变形。在某烘筒供汽管道中，通过增加钢制支架，使管道沉降量从8mm/年降至1.5mm/年，有效防止阀瓣卡滞。

3. 垂直与水平安装适配

升降式止回阀需严格区分安装方位：垂直管道应选用垂直瓣型，水平管道则需水平瓣型。旋启式止回阀可任意角度安装，但需确保阀瓣旋转空间充足，避免与管道内壁碰撞。

4. 位置优化

止回阀应安装在蒸汽疏水阀后、用热设备前，且尽量靠近设备入口。例如，在某染色机蒸汽管道中，将止回阀安装位置从距离设备5米处缩短至1米处后，冷凝水倒灌量减少70%。

5. 配套设施完善

在止回阀前应安装Y型过滤器，过滤精度不低于100目，防止纤维碎屑卡滞阀瓣。同时，在止回阀前后设置闸阀，便于检修时隔离阀门，缩短停机时间。

四、典型应用场景：从供汽到回水的全流程防护

1. 蒸汽发生器出口管道

在燃煤锅炉或导热油炉产生的蒸汽出口，安装对夹式升降止回阀，可防止蒸汽发生器停机时，主管道冷凝水倒灌至锅筒，避免水位异常波动。某企业改造后，锅炉水位控制精度提升30%，减少人工干预次数。

2. 分汽缸分支管道

分汽缸作为蒸汽分配枢纽，其分支管道需安装弹簧碟片式止回阀，防止某台用热设备停机时，其管道内冷凝水倒灌至其他运行设备。例如，在某印染厂分汽缸改造中，通过加装止回阀，使染色机蒸汽压力波动范围从±0.2MPa缩小至±0.05MPa，显著提升染色均匀性。

3. 烘筒供汽与回水管道

烘筒作为印染厂核心用热设备，其供汽管道需安装缓闭式旋启止回阀，防止停机时蒸汽快速冷凝形成真空，引发水锤。同时，在烘筒冷凝水回收管道中，安装弹簧碟片式止回阀，可避免多台烘筒共用排水管时，运行设备排出的冷凝水倒灌至停运设备，提升热效率。某企业改造后，烘筒热效率从75%提升至85%，年节约蒸汽成本超100万元。

随着印染工业向智能化、绿色化转型，止回阀技术也在不断创新。例如，采用物联网传感器的智能止回阀可实时监测阀瓣开度与压差，通过数据分析预测维护周期；3D打印技术使复杂流道结构的阀体制造成为可能，进一步降低蒸汽流动阻力。
