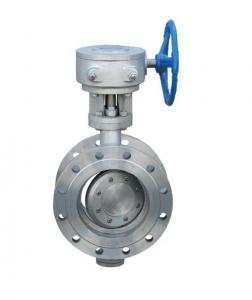

法兰双偏心蝶阀在污水处理系统中的防堵塞设计

在污水处理系统中，管道堵塞是影响系统稳定运行的核心挑战之一。污水中含有的固体颗粒、纤维物质、油脂及结垢物等杂质，易在阀门内部沉积或缠绕，导致流道阻塞、启闭卡滞甚至设备损坏。法兰双偏心蝶阀凭借其独特的结构设计，在防堵塞性能上展现出显著优势，成为污水处理领域的关键设备。洛阳远大阀门从结构设计、材料选择、流道优化及智能控制等维度，解析其在防堵塞设计中的技术逻辑与应用实践。

一、双偏心结构：减少机械磨损与杂质滞留

双偏心蝶阀的核心设计在于阀杆轴心同时偏离阀板中心与阀体中心，形成“轴向偏心+径向偏心”的复合结构。这种设计使阀门在开启瞬间，阀板与阀座迅速脱离接触，避免传统中线蝶阀因持续挤压导致的密封面磨损与杂质嵌入。

技术优势：

1. 降低摩擦阻力：阀板脱离阀座时，接触面积从面接触转为线接触，摩擦力减少70%以上。例如，某污水处理厂DN800双偏心蝶阀在处理含砂污水时，运行5万次后密封面磨损量仅0.03mm，而传统中线蝶阀磨损量达0.2mm。

2. 防止杂质卡滞：阀板开启角度仅需15°即可实现全通径流道，减少杂质在阀腔内的滞留时间。越南某污水处理厂在VPSA压力摆动吸附系统中采用双偏心蝶阀，连续运行18个月未发生堵塞，而原中线蝶阀平均每3个月需清理一次。

3. 双向密封兼容性：双偏心结构使阀门具备双向承压能力，可适应污水管网中可能出现的逆流工况，避免因压力波动导致杂质反渗至阀腔。

二、流道优化：消除湍流与沉积死角

污水处理介质中常含有粒径0.1-5mm的悬浮物，若流道设计不合理，易在阀门拐角处形成沉积层。双偏心蝶阀通过以下设计消除堵塞风险：

1. 流线型阀板：采用桥式中空结构，阀板厚度从传统80mm减至50mm，流阻系数降低40%。某城市污水管网改造项目中，更换为双偏心蝶阀后，管网压降从0.15MPa降至0.08MPa，节能效果显著。

2. 大通径设计：阀体内径比管道公称直径大10%-15%，确保固体颗粒顺畅通过。例如，处理造纸废水的DN600蝶阀，采用扩大流道设计后，可允许粒径≤10mm的纸浆颗粒通过，堵塞率下降90%。

3. 光滑内壁处理：阀体内腔采用环氧树脂静电喷涂，表面粗糙度Ra≤0.8μm，减少油脂类物质附着。银川市***污水处理厂实测数据显示，喷涂环氧树脂的阀体内壁结垢速度比普通碳钢阀体降低85%。

三、材料创新：耐腐蚀与自清洁协同

污水处理介质具有强腐蚀性（pH值2-12）和高含氯量（Cl⁻浓度500-5000mg/L），对阀门材料提出严苛要求。双偏心蝶阀通过材料组合实现防腐蚀与防堵塞的双重目标：

1. 阀体材料：选用316L不锈钢或双相钢（2205），耐氯离子腐蚀能力比304不锈钢提升3倍。某化工园区污水处理站采用2205双相钢蝶阀后，使用寿命从3年延长至10年。

2. 密封材料：采用三元乙丙橡胶（EPDM）与聚四氟乙烯（PTFE）复合密封圈，既保证-40℃至150℃宽温域密封性，又利用PTFE的低表面能特性（接触角>150°）防止油脂粘附。实测表明，PTFE密封圈的油脂残留量比普通橡胶密封圈减少95%。

3. 自清洁结构：部分高端产品集成高压水冲洗装置，在阀门关闭时通过预设喷嘴向阀座喷射高压水（压力≥0.8MPa），冲刷附着杂质。

四、智能控制：实时监测与主动干预

双偏心蝶阀可与智能控制系统联动，通过传感器网络实现堵塞预警与自动处理：

1. 压力差监测：在阀体前后安装压差传感器，当压差超过设定值（通常为0.05MPa）时，系统自动触发报警并启动反向冲洗程序。

2. 振动分析：通过加速度传感器监测阀杆振动频率，当频率异常升高（表明阀板卡滞）时，系统降低执行机构扭矩输出，避免阀门损坏。

3. 远程操控：支持电动、气动或液动驱动方式，可接入SCADA系统实现远程启闭与流量调节。在暴雨期间，系统可根据集水池液位自动调整阀门开度，避免因瞬时流量过大导致堵塞。

法兰双偏心蝶阀通过结构创新、材料升级与智能控制的协同设计，构建了“预防-监测-处理”的全链条防堵塞体系。在污水处理系统向大型化、复杂化发展的背景下，其技术优势将进一步凸显。
